旋轉彎曲疲勞試驗機

       XWP-10高溫數顯旋轉彎曲疲勞試驗機適用于對黑色金屬及其合金材料在室溫及高溫條件下進行對稱交變彎曲應力作用下的純彎曲疲勞試驗，測定金屬圓形橫截面試樣在旋轉狀態下承受彎曲力矩時的疲勞性能。試驗方法滿足GB/T4337-2015《金屬材料疲勞試驗旋轉彎曲方法》規定的相關要求。

    主要指標

1、 轉速范圍：1000r/min～10000r/min；

2、 轉速波動度≤+/-0.5%；

3、 轉速調整方式：程序控制，變頻調速；

4、 加力點徑向跳動量：靜態跳動量≤0.02mm，動態跳動量≤0.03mm；

5、 加載方式：組合砝碼加載。最大載荷100N；

6、 加載砝碼系列質量：0.1N-20N，精度≤+/-1%。砝碼數量25個；

7、 最大計數容量：<10^9次；

8、 高溫爐指標：

          加熱溫度范圍：200℃～1000℃；均熱帶長度≥5mm；

          爐溫波動范圍及溫度梯度：波動度≤±3oC，溫度梯度3oC；

9、試樣裝夾方式：高速精密彈性夾具。

          試樣夾持端形式：圓形。主軸徑向跳動量≤0.03mm；

          試樣夾持端直徑范圍Φ10mm、Φ15mm；（用戶自選）

          適用試樣直徑規格Φ4mm、Φ5mm、Φ6mm、Φ7.5mm、Φ9.5mm。

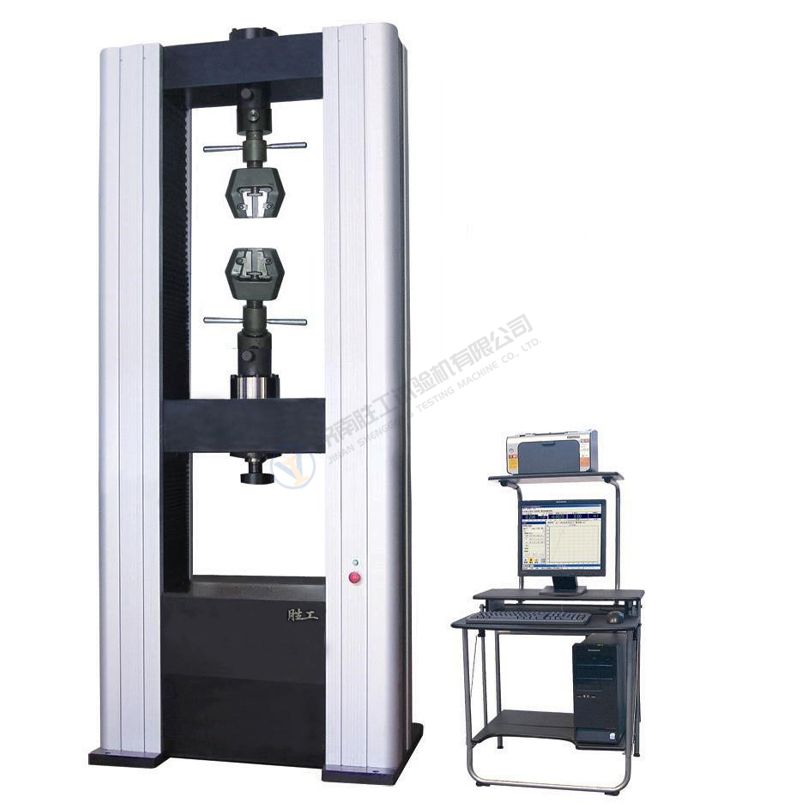

電子萬能試驗機

一、 簡介：

    WDW-E系列微機控制電子萬能試驗機主要用于金屬和非金屬材料的拉伸、壓縮、彎曲等試驗。適用于鋼鐵冶金、建工建材、航空航天、質量監督、教學科研單位等領域。

    試驗數據處理符合GB/T 228.1-2021《金屬材料 拉伸試驗 第1部分：室溫試驗方法》。測量RP、Rt、ReH、ReL、Rm、E、A、At、Agt、Z等性能參數。

二、性能及特點：

1. 采用交流伺服電機及交流伺服調速系統控制試驗過程，控制精度及品質大大提高，平穩、高效、低噪音（低速時基本上無噪音）并且控制速度范圍大大加寬（0.001-500mm/min），既有利于常規材料的低速試驗(金屬、水泥、混凝土等)，又有利于非金屬材料（橡膠等）高速試驗，同時也可用于空載時快速調整試驗空間，節省輔助試驗時間。該試驗速度滿足目前國內所有常規金屬及非金屬材料試驗速度的要求。

2. 由同步齒型帶、精密滾珠絲杠副“強強”連手組成的減速機構，使得結構更簡潔、明快，傳動效率大大提高，主機的下工作臺位置高度及主機高度也隨之下降,外觀更協調。

3. 采用拉伸與壓縮獨立的雙空間結構，操作方便，避免了拉伸與壓縮彎曲在同一空間時更換不同試驗附具的煩瑣。

4.可根據要求配置不同規格的傳感器，使得試驗范圍大大加寬，以滿足不同試驗負荷的測量要求。

5. 主機采用新型構造，造型大方、美觀。

6.采用先進的控制技術，具有應力、應變、位移三種閉環控制方式，各控制環間可自動切換，并在各方式間切換時實現無沖擊平滑過渡，可同步顯示試驗力、峰值、位移、速度、試驗狀態、試驗曲線等。

7.可進行試驗力、變形、位移等速率控制及保持。

8.可實現試樣裝夾時橫梁的快/慢升降調整，操作靈活、隨意切換。

9.具有試驗結束后返回初始位置的功能，高效，快捷。

10.具有完善的限位保護功能及過載過流保護、試驗斷裂自動停機等功能，可靠、安全。

11.自建強大的試驗數據庫，試驗數據可隨時保存、查詢、調用。

12.提供多種報表打印接口，用戶可根據需要編輯任何格式的報表，并打印輸出；

13.整個控制系統具有很高的性價比、高可靠性。

14.根據國家標準或用戶提供的標準對材料進行拉伸試驗，并對試驗數據進行統計和處理，然后輸出打印各種要求的試驗曲線及試驗報告，可選擇負荷—時間、負荷—位移、位移—時間、變形—時間等試驗曲線實時顯示、放大、比較、遍歷功能及對試驗過程監控。智能、方便。

15.提供給專業用戶“標準添加程序編輯器”軟件，用戶可以根據實際需要，靈活添加所需的標準；

16.全中文的Windows平臺下的試驗軟件，具有很強的數據和圖形處理功能，可即時打印出完整的試驗報告和試驗曲線，可預留數據接口，直接連接企業（試驗室）的綜合信息管理網絡。也可以根據用戶局域網的具體情況進行定制。

三、主要技術指標：

注：1、選擇附加力傳感器可擴大測量范圍；

       2、力控速率調節范圍也可以按應力速率選擇；應力速率 = 力控速率 / 試樣原始橫截面積；

       3、變形速率調節范圍也可以按應變速率選擇；應變速率 = 變形速率 / 試樣原始標距；

       4、力控速率和變形速率都和試樣的材料有關，其范圍都不能超出位移速率調節范圍；

       5、為了避免力傳感器產生永久變形，在進行長時間保持試驗時，試驗力最好不要超過  傳感器滿量程的50%；

       6、有效拉伸空間為安裝好標準拉伸附具后的試驗空間，如附具不同，其數值將有所區別；

       7、有效拉伸空間和有效試驗寬度可以擴展，訂貨時請?zhí)貏e申明；

       8、“/” 前后數值為可選數值。

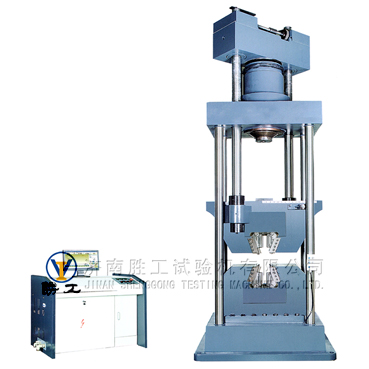

電液伺服壓力試驗機

一、功能及結構簡述：

    YAW-10000微機控制電液伺服壓力試驗機主要用于多種材料的壓縮試驗，例如：水泥、混凝土、各種建筑用磚、橡膠墊、混凝土構件、金屬構件等的抗壓強度試驗。

二、主要技術指標：

 1)   最大壓縮試驗力：10000kN；

 2)   試驗示值精度±1%，試驗力精度范圍2%—100%FS.；

 3)   最大加載速度≥50mm/min，最大返回速度≥200mm/min；

 4)   最大有效試驗空間范圍（上下壓板間距離）500mm-1800mm；

 5)   油缸最大行程位移≥1300mm；

 6)   立柱有效間距≥1220mm；

 7)   位移量程1500mm，示值精度±0.5%FS.；

 8)   上下壓板尺寸：1050mm×1050mm×160mm；

 9)   控制方式：電液伺服自動控制；

 10)   測量方式：力傳感器測力、光電式位移傳感器測量活塞行程位移；

 11)   控制方式：力、位移全數字PID閉環控制；

 12)   空間調整方式：大行程油缸調整試驗空間。

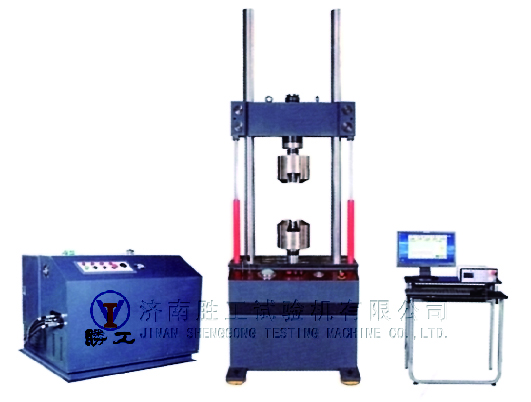

多通道電液伺服疲勞試驗系統

 多通道電液伺服疲勞試驗系統主要進行建筑結構構件、框架、梁、柱、節點等大型鋼筋混凝土結構和鋼結構的試驗，預應力梁、柱、框架等鋼筋混凝土預應力構件的試驗。該試驗系統主要由多臺電液伺服動作器、一臺恒壓伺服泵站、一套多通道伺服控制器、試驗軟件、管路和加載框架等組成。該試驗系統使用靈活，既可同時進行兩通道以上動作器的協調加載試驗，也可進行單通道的加載試驗，可根據試驗需要配置輔具，進行各種結構件的疲勞加載試驗。

 多通道全數字控制系統可以同時控制四臺作動器完成同步、異步加載，可以控制四臺作動器質檢的協調加載；控制模：載荷、位移、不同控制模式之間可以無沖擊切換；具有四通道參數的模擬輸出接口，向應變儀等數采系統同步輸出載荷和位移信號。
